INTRODUCCIÓN
La seguridad del laboratorio esta relacionada con la naturaleza del material, el instrumental, y la actitud del educando frente a su uso y manifestaciones.
Es importante que los materiales se reconozcan y se diferencien por su nombre y su diferente uso dentro del laboratorio, para tener un buen manejo o uso de ellos.
Es de gran importancia reconocer los instrumentos los cuales se van a trabajar o manipular en el laboratorio. Por tal razón en este informe presentare el reconocimiento de materiales.
OBJETIVOS
1.Reconocer los materiales con los cuales se van a manipular dentro de el laboratorio
2. Aprender a diferenciar los materiales para su diferentes utilidades
MARCO TEÓRICO
( Clasificación del material )
METAL:
Estan presentes en los materiales de sostén como las pinzas, se clasifican ferrosos y no ferrosos
VIDRIO:
Se caracterizan por tener mucha resistencia química y se pueden clasificar en distintas clases de vidrios como el vidrio borosilicato, vidrio volumetrico, vidrio esmerilado normalizado.
MADERA:
Son utilizados de soporte para desarrollar procedimientos químicos.
PORCELANA:
Se utiliza para calentar sustancias químicas a altas temperaturas esta la porcelana esmaltada y no esmaltada
FORMAS EN QUE SE REPRESENTAN:
- Rectangulares
- Esféricos
- Cilíndricos
MONTAJES MAS UTILIZADOS EN EL LABORATORIO
- Montaje de reflujo con embudo de adición
- Montaje de destilación fraccionada
- Montaje de destilación simple (presión atmosférica)
- Montaje de destilación a vació
MATERIAL DE VIDRIO

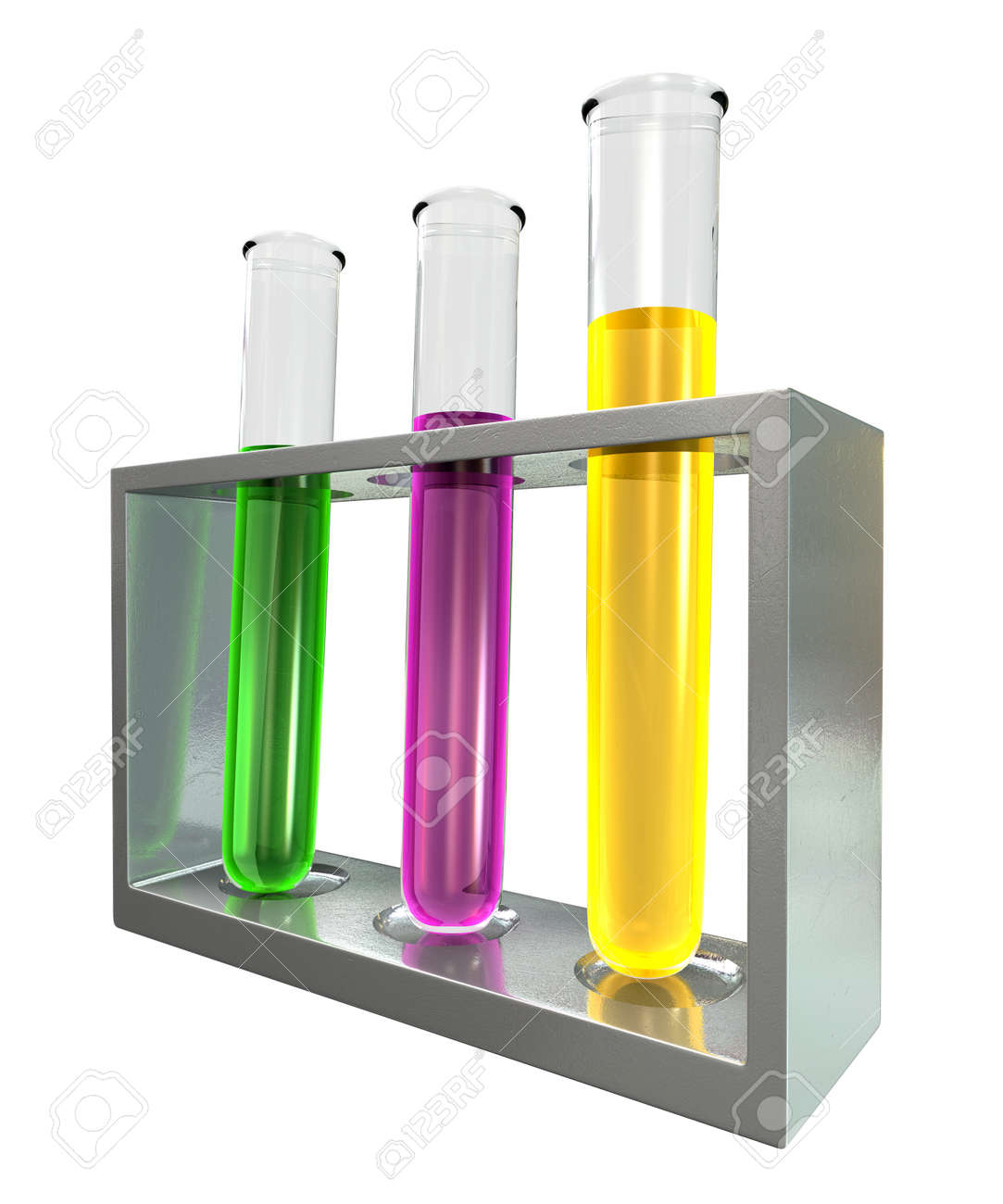

- TUBO DE ENSAYO
Se emplean para la experimentación en pequeñas escalas, para probar la reacción o simplemente para contener pequeñas muestras de liquidas.
PLACA PETRI
Es un recipiente redondo hecho en vidrio, con una cubierta de la misma forma que la placa ya que se puede colocar encima para así tapar el recipiente o la tapa de debajo.
Es utilizado para revisar diferentes muestras biológicas y químicas.
PROBETA
Recipiente cilíndrico de base ancha, graduado, que se utiliza para medir volúmenes aproximados.
Se utiliza en el laboratorio también para contener líquidos y realizar reacciones
MATRAZ ERLENMEYER
Se utiliza para contener líquidos o para y para realizar reacciones químicas, tiene una forma geométrica la cual reduce las posibles perdidas del material al exterior por tal razón se utiliza bastante en el laboratorio.
MATRAZ DE FONDO REDONDO
Se utiliza para realizar reacciones ne caliente, su fondo esférico favorece la concentración de los reactivos, se utiliza un soporte para el ya que no se puede apoyar en una superficie plana.
MATRAZ DE DESTILACIÓN
Diseñado para la realización de procesos donde se desprenden sustancias gaseosas que posteriormente se quieren condensar. El tubo conduce el gas resultante a un sistema de refrigeración que hace que se condense.
VASO DE PRECIPITADOS
Vaso cilíndrico de fondo plano que tiene múltiples aplicaciones, por lo que se utiliza continuamente en el laboratorio.
Puede ser graduado, se puede calentar, su presiciòn de medida es baja.
BURETAS
Son tubos graduados para medir el volumen de los líquidos con precisión. Constan de una llave en un extremo para cortar el paso del liquido. Como las pipetas y las probetas no se pueden calentar porque no se podría medir con precisión.
PIPETAS
Se utilizan para extraer por succión un determinado volumen de li quidocon precision . Puede ser aforado o graduado, el primero tiene una marca que indica el volumen yel otro esta totalmente graduado. Su precisión es bastante alta.
MATRAZ AFORADO
Es un recipiente de vidrio en forma de pera y con cuello largo, que se utiliza para preparar disoluciones y hacer reacciones ya que su cuello largo es ideal para ello. Suele tener una marca que indica el volumen de liquido máximo.
REFRIGERANTES
Son aparatos destinados a condensar los vapores procedentes de la destilación. Consta de dos circuitos separados. La entrada del agua se efectúa por la parte inferior y su salida por la superior. Los de tubo recto (izquierdo) se colocan inclinados. Si se necesita una mayor refrigeración se utiliza el de bolas (centro) o el serpentín (derecha).
MECHERO BUNSEN
Es el mechero de gas utilizado en el laboratorio. Tiene una entrada de aire que regula la llama. Puede estar conectado a una red de gas o simplemente a una bombona de butano.
DESECADOR
Recipiente de vidrio que se utiliza para retirar la humedad de las sustancias, su tapa es de vidrio esmerilado para que el que cierre sea hermético. Contiene en el fondo un agente deshidratante.
EMBUDO GIBSON
También llamado embudo de llave o de decantacion. Esta hecho de vidrio y su utilidad es variada: adición de gotco, decantacion... Consta de una llave en el cuello del embudo para poder cortar el paso liquido.
EMBUDO CÓNICO
Embudo fino que puede ser de vidrio o de plástico y que también se utiliza para filtrar con papel de filtro.
VARILLA DE AGITACIÓN
Instrumento utilizado en los laboratorios de química que consisten en una varilla regularmente de vidrio, sirve para mezclar o revolver por medio de la agitación de algunas sustancias.
Se usan para los líquidos de baja densidad y sólidos de baja densidad.
CUENTA GOTAS
Es un tubo hueco terminado en su parte inferior en forma cónica y cerrado por la parte superior por una perilla o dedal de goma. Se utilizan los goteros para añadir reactivos, líquidos indicadores o pequeñas cantidades de producto de un recipiente al otro. El de los goteros o cuentagotas esta limitado cuando se requiere precisión en la cantidad de liquido vertido. Para esos casos existen instrumentos mas apropiados como la pipeta o la bureta.
VIDRIO DE RELOJ
Se utiliza también en ocasiones como tapa de un vaso de precipitados, fundamentalmente para evitar la entrada de polvo, ya que al no ser un cierre hermético se permite el intercambio de gases, utilizado en un laboratorio especial para química, física a o biología
En química se utiliza para evaporar líquidos.
MATRAZ DE DOS BOCAS
El balón de las dos bocas suele utilizarse para llevar a cabo una reacción que puede estar a reflujo a la cual le vas agregando poco a poco un reactivo. También suele utilizarse cuando se pretende hacer reaccionar diversos gases de forma controlada, incluso en reacciones heterogéneas.

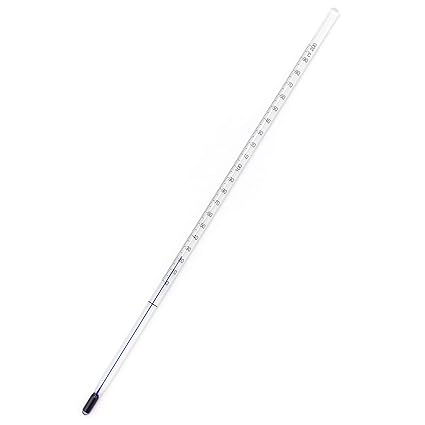

TERMÓMETRO
Un termómetro es un instrumento utilizado para medir la temperatura con un alto nivel de exactitud. Puede ser parcial o totalmente inmerso en la sustancia que se esta midiendo. Esta herramienta esta conformada por un tubo largo de vidrio.
MATRAZ DE CORAZÓN
Es un frasco de vidrio, de cuello largo y cuerpo esférico. Esta diseñado para calentamiento uniforme y se produce con distintos grosores de vidrio para diferentes usos.
MATRAZ KITASATO
Es un matraz erlenmeyer con la particularidad de contar con un tubo de desprendimiento o tubulatura lateral. Es utilizado para realizar experimentos con agua tales como, destilación, recolección de gases, filtraciones al vació y otros procesos.
MATRAZ AFORADO
Es un recipiente de vidrio de fondo plano, posee un cuello alargado y estrecho, con un aforo que marca donde se debe efectuar el enrase, el cual nos indica un volumen con gran exactitud y precisión.
MECHERA DE ALCOHOL
Esta es también llamada lampara de alcohol puede ser cualquier recipiente el cual contenga alcohol, el tapón de rosca, mecha un agujero en donde la mecha pueda salir y una tapa para el agujero cuando ya se haya utilizado.
EMBUDO DE SEGURIDAD
Es un material de laboratorio elaborado en vidrio que consiste en un tubo largo. El eje esta diseñado para que el tubo se transporte en un contenedor, para añadir sustancias al mismo, suelen ser mas utilizados por los químicos.
FRASCOS LAVADOR DE GASES
Se utiliza en el laboratorio para poder eliminar sustancias liquidas o gaseosas que arrastran los gases en su proceso de producción. El gas se introduce en el liquido atravez de un tubo, mediante lo cual se eliminan las impurezas contenidas en el gas.
TROMPA DE AGUA
Es un instrumento que sirve para practicar el vació en un recipiente, consiste en un tubo de vidrio abierto al exterior por donde se realiza la alimentación con agua desde el exterior.
SOXHTEL
Consiste en hacer hervir en el matraz el disolvente con el cual se va a extraer la materia solida deseada que se encuentra en la muestra depositado en el cartucho del soxhtel.
KJELDAHL
Se utiliza en química analítica para la determinación del contenido de nitrógeno en muestras orgánicas lo cual es de gran interés en ámbitos de tanta trascendencia hoy en día como son el alimentario y el medioambiental.
TUBO EN THIELE
El tubo en thiele se utiliza principalmente en la determinación del punto de fusión de una determinada sustancia.
TUBO EN U
Se trata de dos tubos transparente doblados de unos 2cm de diámetro con dos ramas donde vertemos dos líquidos no miscibles.
TUBO CON LLAVE
Son tubos largos graduados de diámetro interno uniforme, provistos de un grifo de cierre o llave de paso en su parte inferior.
PICNOMETRO
Se le llama picnometro o botella de gravedad especifica, aparato que se utiliza para determinar las densidades de distintas sustancias. También se conoce como fracaso de densidades.
Es un pequeño frasco de vidrio de cuello estrecho , cerrado con un tapon esmerilado, hueco y que termina por su parte superior en un tubo capilar con graduaciones de tal manera que un volumen puede obtenerse con gran precisión.
DENSIMETRO
Es un instrumento de medición que sirve para determinar la densidad relativa de los líquidos sin necesidad de calcular antes su masa y conductividad, esta hecho de vidrio y consiste en un cilindro hueco con un bulbo pesado.
COLUMNA CROMATOGRAFICA
Es el método mas general, utilizado para la separación, a la vez que para la purificación, de diferentes compuestos orgánicos que se encuentren en estado solido o liquido.
PESASUSTANCIAS
Es un utensilio que se utiliza para poner unas sustancias solidas para ponerla en la balanza, suele ser de vidrio o de plástico.
FRASCO DE ROSCA
Se utiliza principalmente para transportar, almacenar o mezclar medios de cultivo, disolventes o productos químicos.
VITRINA DE GASES
Son equipos de protección colectiva diseñados para garantizar una apropiada proteccion de las personas frente a los riesgos derivados de la expocisiona productos químicos peligrosos (cancerígenos, tóxicos, inflamables, corrosivos,etc).
MATERIAL DE PORCELANA
TRIANGULO DE PORCELANA
Se utiliza para calentar el crisol directamente en la llama, va apoyado sobre un arco metálico.
MORTERO
Se emplea para pulverizar sólidos, esta hecho de porcelana, consta de un recipiente y una varilla para machacar el material.
PLACAS DE PORCELANA
Esta placa sirve de contraste por ser blanca para apreciar mejor los colores que aparecen en algunas de las pruebas del laboratorio, se coloca en medio de un desecador para que la substancia desecante, normalmente ácido sulfúrico, no lo ataque y pueda actuar sobre las sustancias a desecar.
CRISOL
Es de porcelana material de laboratorio utilizado principalmente para calentar, fundir, quemar, y calcinar sustancias, esta resiste altas temperaturas.
EMBUDO BUCHNER
Es utilizado para la filtración al vació o filtración a presión asistida. La filtración al vació es una tecnica que permite separar un producto solido a partir de una mezcla solido-liquido.
MATERIALES METÁLICOS

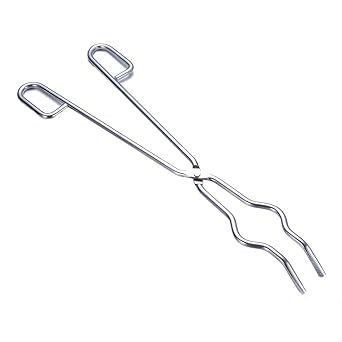

PINZAS
Pinzas para crisol, para tubos de ensayo, es una herramienta de acero inoxidable y su función es sostener y manipular capsulas de vaporaciòn.
SOPORTE UNIVERSAL
Constituidos por una varilla vertical enganchada a un extremo de una plancha horizontal que se utiliza como base. Sirven para sostener cualquier material con ayuda de pinzas o de una nuez.
NUEZ
Dispositivo metálico que permite fijar pinzas, arcos a los dispositivos metálicos.
ESPÁTULA
Es una lamina plana angosta que se encuentra adherida a un mango hecho de madera, plástico o metal. Es utilizada principalmente para tomar pequeñas cantidades de compuestos o sustancias solidas, especialmente las granulares.
CUCHARA DE ESPÁTULA
Es una herramienta que consiste en una lamina plana de metal con agarradera o mango similar a un cuchillo con punta roma.
Sirve para trasegar sólidos y tomar muestras de sólidos.
TRÍPODE
Es posible la preparación de montajes para calentar, utilizando como complementos el mechero (dependiendo del tipo).
Sirve para sujetar con mayor comodidad cualquier material que se use en el laboratorio que vaya a llenarse con productos peligrosos o líquidos de cualquier tipo.
PINZA PARA BURETA
Es una herramienta hecha de metal, puede sostener otros materiales de vidrio como tubos de ensayo o frascos.
REJILLA AMIANTO
Es una rejilla metálica con una capa de amianto que es un material que soporta grandes temperatura.
La rejilla de amianto se coloca entre el fuego y el recipiente a calentar para que no entren en contacto directo e impida que se rompan debido a diferencias bruscas de temperatura.
MOSCA
Es un imán cilíndrico que sirve para mezclar disoluciones.
OTROS ELEMENTOS
CENTRIFUGA
Es un equipo de laboratorio que genera movimientos de rotación, tiene el objetivo de separar los componentes que constituyen una sustancia
BALANZA
Es un instrumento de laboratorio que mide la masa de un cuerpo o sustancia química, utilizando como medio de comparación la fuerza de la gravedad que actúa sobre el cuerpo.
TERMÓMETRO DIGITAL
Son aquellos que, valiéndose se de dispositivos transtructores, utilizan luego circuitos electrónicos para convertir en números las pequeñas variaciones de tensión obtenidas, mostrando finalmente la temperatura en un visualizador.
AGITADOR MAGNÉTICO
Es un dispositivo electrónico que utiliza un campo magnético para mezclar de manera automatizada un solvente y uno o mas solutos. Este dispositivo se compone de una pequeña barra magnética o barra de manera automatizada.
REFACTOMETRO
Es un instrumento óptico preciso, y como su nombre lo indica, basa su funcionamiento en el estudio de la refracción de la luz.
COLORIMETRO
Es una herramienta que identifica el color y el matriz para una medida mas objetiva del color. El colorimiento también es un instrumento que permite medir la absorbencia de una disolución en una frecuencia de luz especifica.
